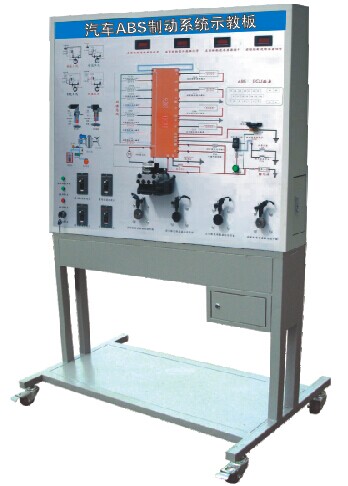

HY-QC634型汽車ABS制動系統示教板

【產品簡介】
本產品選用桑塔納2000 ABS電路系統材料為基礎制作，模擬汽車行駛與制動，演示ABS電路系統的工作過程；
本示教板功能齊全、操作方便、安全可靠。

【結構組成】
ABS控制單元、ABS 電磁閥總成、輪速傳感器、制動開關等。檢測端子、故障設置系統、大容量蓄電池或12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用說明書及實訓指導書等。
【功能特點】
1、面板上繪有完整的ABS電路系統原理圖。設有檢測端子，可通過儀器儀表檢測傳感器，執行器等各種信號參數如電壓、電阻、頻率等。操縱開關及按鈕，可真實演示ABS電路系統的工作過程。
2、數顯表顯示各傳感器信號電壓值。發光二極管顯示電磁閥狀態。
3、故障模擬系統可模擬實際運行工況，設置多種實車常見故障。
4、系統匹配等操作；裝有診斷座，可讀取故障碼與數據流等。
5、汽車油漆高溫烤漆處理；加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。
6、底架部分采用實驗桌，臺面保留30cm寬空間，方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝,帶自鎖腳輪。
7、外形尺寸：1240mm×550mm×1850mm（長×寬×高）
