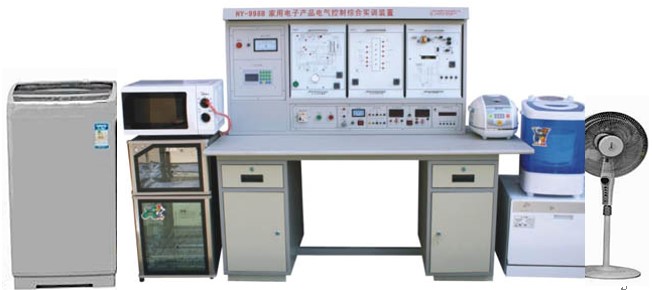

HY-99GB2多功能家用電器維修實訓裝置

一、裝置特點

1.裝置可進行全自動洗衣機、抽油煙機、燃?xì)庠?、吸塵器、空氣凈化器、電磁爐、微波爐、豆?jié){機、電飯煲、洗碗機、消毒柜、電風扇、冰箱共十三種家用電器電控系統故障的分析與判斷實訓，從而使學生更全面的了解和掌握所學家用電器的外形結構、工作原理和維修技能。

2.整體采用鋁型材框架，簡約、美觀、大方；桌面為不易燃的高密度耐磨面板；桌面下方擺放儲物柜，用于放置工具及學習資料等。
3.實驗裝置是由實訓臺和實訓掛箱兩部分組成，采用敞開式設計，實訓掛箱上有電氣控制原理圖和測試點。
4.裝置安裝數顯電壓表和電流表，用以觀察設備的供電電壓及運行電流。

5.具有智能故障考核功能，可對學生進行電氣控制系統的實訓考核。

二、技術參數
1.實訓臺
1）框架采用鋁型材結構，桌面為高密度板；
2）供電電源：AC 220V±10%   50 Hz；
3）整體尺寸：約1300*750*1600mm；
4）工作環境：溫度-10℃～+40℃ 相對濕度＜85% (25℃)
5）安全保護：動作電流≤30mA、動作時間≤0.1S
2.實訓考核系統
由液晶屏、PVC鍵盤、故障考核接口、通訊模塊、單片機和存儲器等組成。具有故障設置、故障清零、分?jǐn)?shù)查詢等功能。
3.實訓掛箱
由全自動洗衣機、電子消毒柜、電風扇等13個實訓掛箱組成，可對每個掛箱設置故障，學生根據故障現象分析故障原因以及測量點的測量，完成排除故障等實訓內容。
四、實訓項目
1、認識裝置中的各家用電器；
2、了解各電器的使用方法；
3、理解各種家用電器的工作原理；
4、家用電器常見典型故障分析排除。
5、微波爐常見故障解析和維修。故障包括：微波爐不通電 ；微波爐啟動，燈亮，轉盤風扇轉但不加熱；燈不亮，微波爐工作正常；轉盤不轉；燒烤管不工作。
6、電子消毒柜常見故障的分析和維修。故障有：高溫消毒不工作；高溫消毒效果差，加熱時間比正常長；臭氧發生器無“吱吱”放電聲；臭氧發生器“吱吱”放電聲很細聲，消毒效果不理想。
7、電飯鍋常見故障的分析和維修。 故障包括：數碼管不顯示，且電熱盤不熱；數碼管顯示，但電熱盤不發熱；煮生飯或焦飯。
8、洗碗機常見故障的分析和維修。 故障包括：洗碗機整機不通電；洗碗機不能進水；不加熱；清洗泵不工作；洗碗機不排水； 碗碟上形成鈣質沉淀或產生白膜。
9、洗衣機常見故障的分析和維修。 故障包括：整機不工作；不進水；不排水；波輪單方向轉；不脫水。

10、電子電風扇常見故障的分析和維修。故障包括：指示燈不亮，風扇不工作；指示燈亮，風扇不轉；不能遙控；風扇高速檔不轉；不能搖頭送

五、配置表
