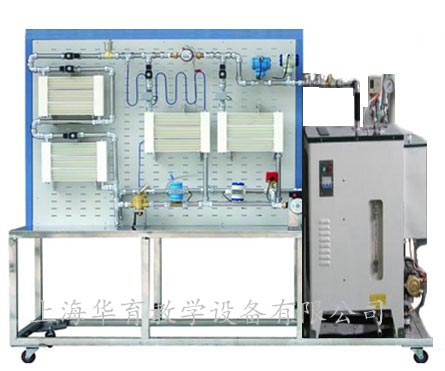

HYZQGN-2蒸汽供暖循環系統綜合實訓裝置

        “HYZQGN-2蒸汽供暖循環系統綜合實訓裝置” 以可編程控制器PLC為控制核心，上位機組態軟件作為監控界面，實時顯示工作狀態與運行參數。系統主要由電蒸汽鍋爐、供熱管道和散熱片三個基本部分組成，并設有膨脹水箱、凝結水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、自動排氣閥、疏水閥、溫度采集模塊、壓力采集模塊、流量采集模塊等附屬設備，可組成單管順流式、單管跨躍式、雙管上供下回式三種不同的系統形式。適用于高職院校、職業學?？照{(diào)工程專業、供熱通風和建筑專業等相關課程的教學實訓。

二、技術性能
1.輸入電源：三相四線～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃；相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜10kVA
4.設有電壓型漏電保護、電流型漏電保護、接地保護，安全符合相關國家標準
三、系統配置
1.實訓臺
實訓臺采用不銹鋼拼合結構，整個供暖系統布置在網孔板上。
2.蒸汽供暖系統
系統由電蒸汽鍋爐、供熱管道、散熱片、膨脹水箱、凝結水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、疏水閥、渦輪流量傳感器、壓力變送器、溫度傳感器和自動排氣閥等設備組成。
主要設備的技術參數如下：
(1)電蒸汽鍋爐
加熱器功率：9kW
蒸汽溫度：170℃
額定蒸汽壓力：0.7MPa
額定蒸發量：12kg/h
(2)膨脹水箱
采用不銹鋼材料制成，配有信號管（用于監測水箱內的水位）
(3)小型熱水泵
額定功率：95W
額定揚程：6m
額定流量：1.08m3/h
3.控制柜
鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及PLC主機單元。
4、一體化智能故障考核軟件
提供故障設置和考核系統，可實現故障設置、故障模擬、學員考核與評份、故障排除等功能。
四、實訓項目
1.掌握蒸汽供暖系統的形式、特點及管網與用戶的連接方式
2.蒸汽供暖系統的安裝與調試
3.蒸汽供暖用戶熱計量計算
4.熱力工況調節實訓
5.PLC可編程控制器編程及調試
6.組態軟件的應用
