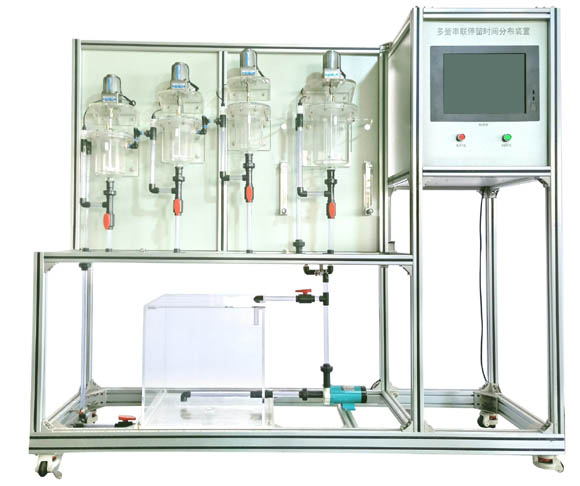

HYHGF-2多釜串聯實驗裝置

一、主要配置

有機玻璃反應釜、轉子流量計、水箱、水泵、攪拌電機、數顯電導率儀、轉換模塊及軟件、閥門、管道、中央處理器、觸摸屏、高品質鋁合金型材框架。

二、實驗功能

1、了解停留時間測定的原理，加深對返混概念的理解。

2、掌握測定某一反應器中物料停留時間分布的方法與計算。

3、可完成多釜串聯返混性能測定實驗的實驗數據測定。

4、裝置采用脈沖示蹤法測定停留時間分布，電導儀能準確實時檢測記錄各反應器出口示蹤劑的濃度，通過軟件處理得到各項參數。

5、全觸摸集成化控制，高穩定數據傳輸，硬件加密。

三、實驗室設施

水：裝置自帶不銹鋼水箱，連接自來水接入。 實驗物料：水--- KCl。

電：電壓AC220V，功率1.5KW，標準單相三線制。

四、技術參數

1、釜式反應器1.0L，直徑φ120mm，高度120mm，有機玻璃制成，釜內安裝4塊擋板防止攪動是產生渦流，3個。

2、釜式反應器3.0L 直徑φ150mm，高度200mm，有機玻璃制成，釜內安裝4塊擋板防止攪動是產生渦流，1個。

3、水泵：微型磁力泵，功率15W。水泵的出口安裝穩壓閥，保證水壓水流穩定。

4、流量計：玻璃轉子流量計6-60L/h，水。

5、示蹤劑1-6mL/次 。

6、水箱：約80L。

7、管路：透明，壁厚≥2.5mm，透明可視材質。

8、交流可調速電機：攪拌馬達30W，轉數90－600r/min，無級變速調節，RS485遠程通訊，軟件控制。

9、數字電導儀：0～2000μS/cm，光電耦合器隔離保護4-20ma信號輸出，電導電極：4支。485通訊接口轉換，標準MODBUS通訊協議，自動數據處理與屏幕顯示實驗曲線、數據，自動溫度補償：0-100℃。

10、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。

11、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。

12、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。

13、額定電壓：220V，總功率：500W。

14、外形尺寸：1800×550×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

15、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。

16、配套測控軟件可以實現實驗數據實時在線采集顯示數據、曲線及設備運行狀態等。通過WIFI技術實現終端覆蓋。

五、技術參數

常溫，常壓操作。

單釜：

水流量：40L/h、平均停留時間（數學期望值）：200-600。

方差：1.0105--3.0105、模型參數N：1.2—2。

三釜：

水流量：40L/h、平均停留時間（數學期望值）：200-600。

方差：1.0105--5.0105、模型參數N：1.2—4。
