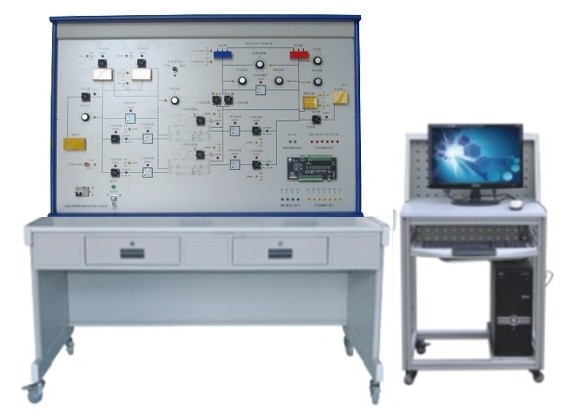

HY-L7型樓宇冷凍監控系統實訓裝置

一、系統實訓功能：
     能進行各種冷凍冷卻水機組及監控系統控制操作的演示、DDC控制器的操作與編程、安裝與連接、水泵及各種傳感器的安裝與連接，系統軟件的組態、配置與控制，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。

二、 系統技術指標：
工作電壓：單相三線220V±5% 50Hz
整機容量：＜300W
外型尺寸：150×70×180cm3
安全保護：具有漏電自動保護裝置
故障設置：具有故障設置系統
三、實訓項目
樓宇壓縮式制冷監控
1、按線路圖將各部分連線操作實訓；
2、啟動控制順序操作實訓；
3、停動控制順序操作實訓；
4、冷水機組保護控制操作實訓；
5、冷水機組過載故障停機保護控制操作實訓；
6、冷凍水泵過載故障停機保護控制操作實訓；
7、冷卻水泵過載故障停機保護控制操作實訓；
8、根據冷卻塔進水溫度實時控制混水電動閥的開度操作實訓；
9、壓差旁通控制操作實訓；
10、根據冷負荷控制冷水機組啟停操作實訓；
11、手/自動控制操作實訓；
12、累計運行時間操作實訓；
13、線路故障的判斷與處理實訓；
14、操作錯誤的判斷與糾正實訓。
樓宇冷卻水監控
15、按線路圖將各部分連線操作實訓；
16、啟動控制順序操作實訓；
17、停動控制順序操作實訓；
18、冷水機組保護控制操作實訓；
19、冷卻塔風機過載故障停機保護控制操作實訓；
20、水箱補水控制操作實訓；
21、根據冷卻塔出水溫度實時控制冷卻塔風機啟動臺數操作實訓；
22、根據冷卻塔進水溫度實時控制混水電動閥的開度操作實訓；
23、組態界面的控制及顯示操作實訓；
24、線路故障的判斷與處理實訓；
25、操作錯誤的判斷與糾正實訓。
樓宇一級冷凍水監控
26、按線路圖將各部分連線操作實訓；
27、啟動控制順序操作實訓；
28、停動控制順序操作實訓；
29、冷水機組保護控制操作實訓；
30、計量冷負荷并監視和控制冷水機組運行臺數操作實訓；
31、冷水機組過載故障停機保護控制操作實訓；
32、膨脹水箱的高低液位檢測及補水泵啟?？刂撇僮鲗嵱?；
33、組態界面的控制及顯示操作實訓；
34、線路故障的判斷與處理實訓；
35、操作錯誤的判斷與糾正實訓。
樓宇二級冷凍水監控
36、按線路圖將各部分連線操作實訓；
37、啟動控制順序操作實訓；
38、停動控制順序操作實訓；
39、冷水機組保護控制操作實訓；
40、計量冷負荷并監視和控制冷水機組運行臺數操作實訓；
41、冷水機組過載故障停機保護控制操作實訓；
42、空調用戶資用壓差與加壓泵的聯動控制操作實訓；
43、組態界面的控制及顯示操作實訓；
44、線路故障的判斷與處理實訓；
45、操作錯誤的判斷與糾正實訓
