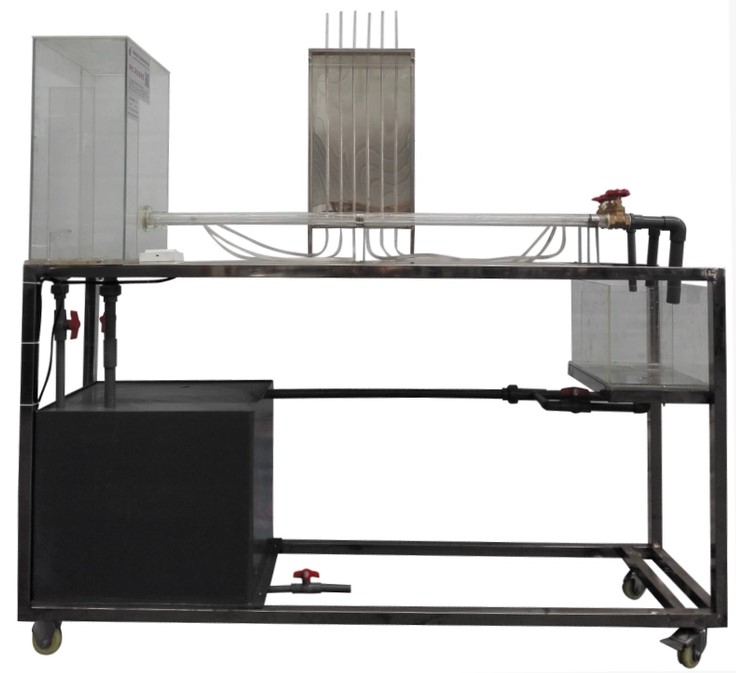

HYLTZL-3沿程阻力實驗裝置

一、主要配置：

恒定水箱、沿程阻力管、測壓管、水泵、蓄水箱、計量水箱、刻度標尺、秒表、玻璃溫度計、自循環裝置、閥門、不銹鋼框架。

二、實驗?zāi)康模?/p>

1、測定流體在不同雷諾數情況下，管流的沿程水頭損失和沿程阻力系數。

2、學會體積法測流速及壓差計的使用方法。

三、技術參數：

1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz?？蛇B續操作。

2、實驗水箱：容積40L，材質透明有機玻璃，帶有穩壓溢流口。

3、蓄水箱，500×400×400mm，材質PVC板。

4、計量水箱：容積6L透明有機玻璃制作，帶計量刻度。

5、沿程阻力管為φ20mm(內徑14)、φ25mm(內徑20)、φ32mm(內徑25)，各1根，總長1000mm，有機玻璃制作。

6、采用低噪聲靜音環保型水泵，最高揚程：10m，額定流量：12L/min，功率：90W。

7、測壓計由6根長650mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。

8、實驗所用的流體-水為全循環使用設計，充分節約水資源。

9、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。

10、外形尺寸：1500×500×1500mm（長×寬×高），可移動式設計，帶腳輪及禁錮腳。
