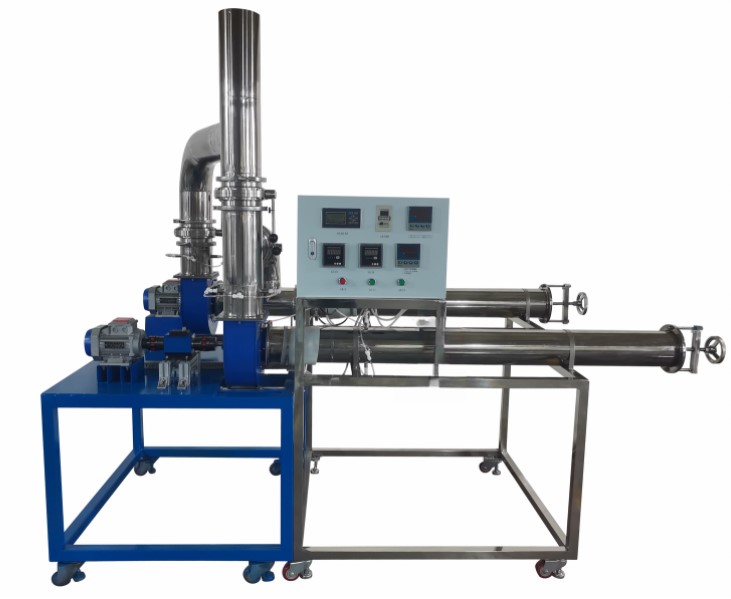

HYRGFJ-3離心式風機串并聯實驗臺

一、主要配置：

風門調節閥、測試風管、畢托管流量及斜管微壓計測試組，被測風機及電動機，測力矩重力傳感器裝置，測轉速裝置，三通、彎頭，萬能信號輸入巡檢儀顯示重力、溫度、轉速，不銹鋼支架及配電箱等。

二、實驗項目：

1、了解離心風機性能參數的變化規律、測量方法。

2、熟悉風機性能測定裝置的結構與基本原理。

3、測定風機風量、風壓、軸功率、繪制出風機風量、風壓、功率、效率曲線。

4、進行雙風機串、并聯實驗。

三、技術參數：

1、輸入電源：三相AC380V±10% 50Hz，功率2.5KW。

2、離心風機參數：風量1500 m3/h，風壓800 Pa，功率1.1KW。數量2臺

3、畢托管流量計配斜管微壓計測流速：量程-10-700pa。數量2套

4、測力矩重力傳感器裝置，輪輻式稱重傳感器：量程0-20Kg。數量2套

5、實驗風道采用304不銹鋼材質，分為風口段，實驗段，測試段等，之間采用法蘭螺母連接，方便拆卸。

6、不銹鋼串、并管路，風量調節閥。

7、電器：接觸器、開關、漏電保護空氣開關。

8、溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表，顯示溫度、阻力、流速、功率、轉速、扭矩等實驗全部測量參數，手動風門調節風量。

9、外形尺寸：3500×500×1200mm（長×寬×高），，框架為可移動式設計，帶腳輪及禁錮腳。

10、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，包含安全警示標識，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
