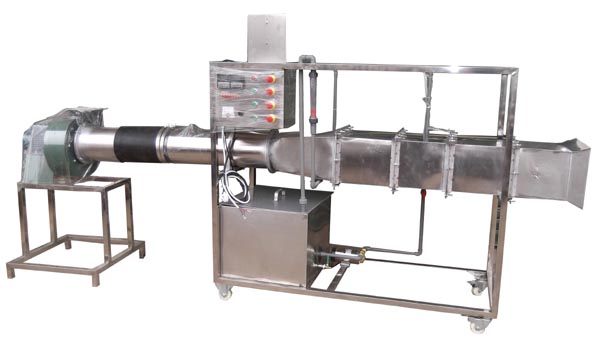

HYRGCL-9空氣加熱器性能測試裝置

一、主要配置：

循環防腐水泵，轉子流量計、風冷冷凝器，翅片管式換熱器，風洞實驗段，多翼式低噪音離心風機，自動調節風門，笛形管及差壓測風速裝置，加熱由固體調壓模塊無級調節，控制測試儀表箱，不銹鋼加熱水箱，8路萬能信號輸入巡檢儀顯示溫度、水和風的阻力及風速。注：數字型增加帶標準信號的多路萬能信號輸入巡檢儀，增加帶標準信號的數顯電流表電壓表，增加文丘里流量計配差壓傳感器測流量，配有數據采集，自動數據分析處理功能的軟件等。

二、實驗項目：

進行翅片管式換熱，換熱器內側為熱水、外側為空氣時的換熱系數及阻力的測試。

三、技術參數：

1、輸入電源：三相AC380V±10% 50Hz，功率5.5KW。

2、翅片風冷冷凝器，換熱面積3.0m2，40W散熱風扇。翅片管式換熱器為銅管串鋁片。

3、不銹鋼加熱水箱，容積60L，加熱功率4.0KW。

4、循環熱水泵參數：流量：20L/min ，揚程：12m，功率：120W。流量計范圍40-400L/h。

5、離心風機參數：風量2000 m3/h，風壓1000 Pa，功率1.5KW。

6、實驗風道采用304不銹鋼材質，分為風口段，實驗段，測試段等，彼此之間采用法蘭螺母連接。

7、溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀和高精度數字顯示表，顯示溫度、阻力、流速、功率等實驗全部測量參數，手動風門調節風量。

8、外形尺寸：2500×500×1600mm，外形為不銹鋼可移動支架，帶雙剎車輪。
