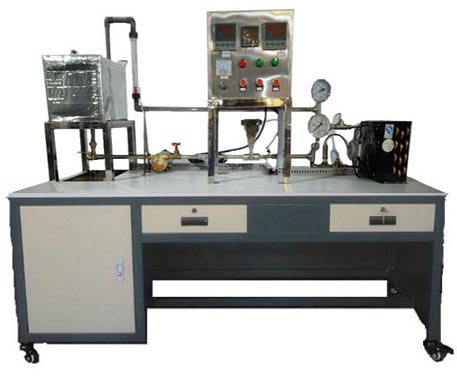

HYRGCL-2熱工測量技術實驗裝置

一、概述：

演示測量?jī)x表的組成及種類，了解測量及測量誤差的基本概念，測量的一般方法，表示方法和誤差的處理方法，以及評估測量?jī)x表質量?jī)?yōu)劣的技術指標等內容。重點是熱工儀表的基本組成及其功能。感受件直接與被測量對象相聯系，感受被測參數的變化，并將被測參數信號轉換成相應的便于進行測量和顯示的信號輸出。中間件將感受件輸出的信號直接傳輸給顯示件或進行放大和轉換，使之成為適應顯示元件的信號。顯示件向觀察者反映被測參數的量值和變化。

二、設備配置

1、電源：?jiǎn)蜗嘟涣?20V±10%50HZ

2、作環境：環境溫度范圍為-5～＋40℃相對濕度＜85%（25℃）海拔＜4000m

3、裝置容量：＜3kVA

4、測參數據：壓力、溫度、流量、液位測量?jī)x表。

三、系統組成

1、熱工測量實驗裝置系統通過產品說明、零件展示、裝配演示、原理展示四個方面，講述了霍爾位移傳感器、霍爾轉速傳感器、壓電傳感器、濕敏傳感器、氣敏傳感器、電渦流傳感器、磁電傳感器、差動電容傳感器、差動變壓器、金屬箔應變傳感器、擴散硅壓力傳感器、光纖位移傳感器、光電轉速傳感器、集成溫度傳感器、K型熱電偶、E型熱電偶、PT100鉑電阻等17個常用傳感器。

2、零件展示：?jiǎn)为?dú)展示傳感器的各個組成元件，觀察零件的結構、材質以及材質類型。

3、裝配演示：以真實的形式展示傳感器的裝配過程，讓學生直觀了解傳感器的組成結構。

4、裝配方法。具有快速裝配、慢速裝配、放大、縮小、旋轉視圖等功能。

5、原理展示：通過位移測量、振動測量、轉速測量、環境測量等具體應用實例來展示傳感器的基本原理，并可動態顯示實驗結果，以此加深學生對傳感器的了解。

測量系統由四個基本環節組成：傳感器、變換器或變送器、傳輸通道和顯示裝置等組成。

四、實訓功能

1.能實現傳感器的認知；

2.能實現離心泵的工作原理及特性認識；

3.能實現電動調節閥的工作原理及特性認識

4.能實現智能調節儀的認識和使用

5.能實現流量積算儀的認識和使用

6.能實現無紙記錄儀的認識和使用

7.能實現渦輪流量計的工作原理認識和校驗

8.能實現電磁流量計的工作原理認識和校驗

9.能實現孔板流量計的工作原理認識和校驗

10.能實現差壓變送器的工作原理認識和使用
