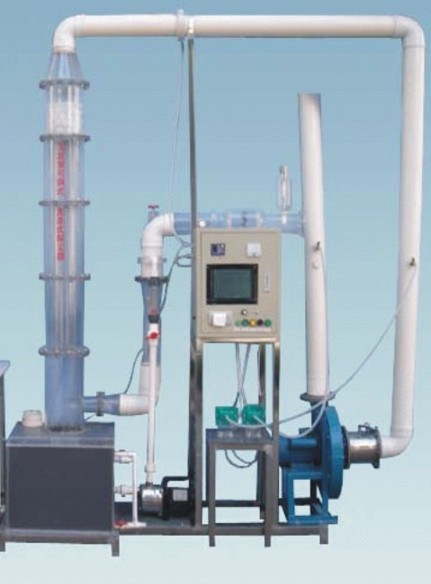

HYEP-Q11-I型文丘里可調式洗滌式除塵器

一、產品概況

專為高溫?zé)煔鈨艋c除塵效率研究設計，基于文丘里效應原理，模擬工業含塵氣體（如鍋爐煙氣）的高效除塵流程。

采用透明有機玻璃殼體直觀展示喉管湍流霧化、塵粒碰撞沉降及泥漿分離過程，支持文丘里管結構優化與脫硫除塵一體化研究。

技術亮點：

①　高效除塵：對0.5-5μm顆粒物除塵效率≥99%，壓降<3000Pa，適用于高濃度粉塵（>100g/m3）場景；

②　動態調控：變頻風機調節風量（50-300m3/h），磁力水泵控制噴淋量（27-32L/min），實現霧化強度與除塵效率的匹配優化；

③　可視化設計：透明喉管與脫水器結構展示粉塵-液滴碰撞、泥漿分離全流程；

④　安全保障：三重電氣保護（接地/漏電/過流）+阻燃線槽，符合安全標準。

核心原理：

含塵氣體以高速通過喉管時，水經噴嘴霧化形成微米級液滴，塵粒與液滴在湍流中碰撞凝聚，粗顆粒沉降至沉淀池，凈化氣體經脫水器（除霧器）排出。

二、主要參數及規格

類別 規格/說明

核心參數 - 處理氣量：50-300m3/h

- 除塵效率：90-99%

- 壓損：<3000Pa

- 裝置尺寸：2300×500×2300mm

- 電源：AC220V±10%/1600W

液路系統 - 貯液箱（500×500×500mm，PP板）+磁力水泵（流量32L/min，揚程4.3m）

- 進水流量計（量程100-1000L/h）

除塵系統 - 文丘里可調除塵器（透明有機玻璃）

- 喉管噴嘴可調裝置（流量/角度可調）

- 脫水器（除霧器）+沉淀池

動力系統 - 離心通風機（1.1kW，2900r/min）+變頻器

- 粉塵自動加料裝置+氣塵混合器

檢測系統 - 人工監測進出口2組、測壓環2組、透明軟管

- 溫濕度/風速/風壓傳感器（±1%精度）

控制與輸出 - 雙面亞光電控箱（德力西漏電保護）

- USB/RS485通訊接口、歷史數據存儲

擴展功能 （選配）

在線粉塵濃度儀（0-2000ppm）+數據采集軟件、PLC自動控制模塊

三、應用場景

1. 教學

原理演示：動態展示文丘里效應中氣流加速、霧化噴淋及塵粒聚沉過程；

參數實訓：調節風量（50-300m3/h）與進水流量（100-1000L/h），分析對除塵效率及壓損的影響；

安全操作：模擬高溫?zé)煔猸h(huán)境下的設備啟停與應急排水操作。

2. 科研

結構優化：研究喉管收縮角（60°-90°）對湍流強度與除塵效率的影響；

脫硫驗證：添加Ca(OH)?漿液（濃度5-20%），測試對SO?（500-2000ppm）的脫除率（>90%）；

能耗模型：建立噸氣處理能耗（kWh/1000m3）與壓損的數學關系式。

3. 企業

工藝驗證：鋼鐵廠/化工廠煙氣除塵小試，驗證設備對200g/m3粉塵負荷的適應性；

能效對標：對比文丘里除塵與布袋除塵的運維成本（能耗/水耗/濾袋更換）；

員工培訓：模擬喉管堵塞、水泵故障等場景，開展應急處置與日常維護實訓。
