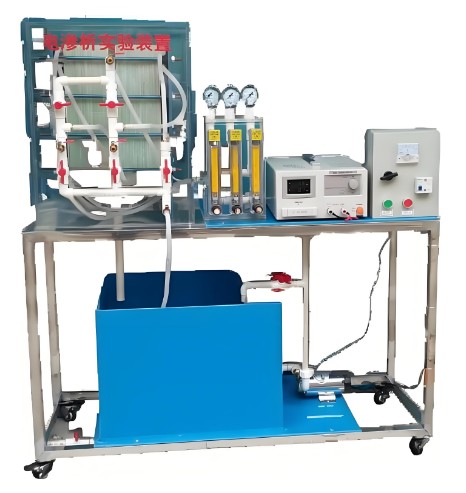

HYEP-G28型 電滲析實驗裝置

一、產品概況

本設備專為研究電滲析膜分離技術及極限電流密度測定而設計。通過多級段電滲析器模擬苦咸水淡化或工業廢水脫鹽過程，結合直流穩壓電源與流量控制系統，分析極化現象對脫鹽效率的影響。

配置異相離子交換膜、石墨/鈦涂粉電極及透明有機玻璃外池，處理水量限制為實驗室級別（100 L/h），適配教學與科研需求。

電滲析作為新興的膜分離技術，在水處理行業應用廣泛，既能夠用于苦咸水淡化以及工業生產用水處理，還可用于冶金、化工、食品、醫藥等行業的廢液回收利用。本電滲析實驗設備旨在通過實驗操作，讓使用者熟悉電滲析器各部分構造、功能、安裝與操作方法，掌握極限電流的測定和計算方法，深入理解電流密度、液體流速、溶液中含鹽量三者關系。由于電滲析在高電流密度下易出現極化現象，導致溶液 pH 變化、交換膜生垢，影響產水能力并造成能量損失，本實驗采用常用的電壓 - 電流法測定極限電流密度，為電滲析安全、高效運行提供數據支持。

二、主要參數和配置

1. 技術參數

處理水量：100 L/h

脫鹽率：70~80%

電滲析器尺寸：400mm×220mm×500mm

電源：AC220V/功率500W

適用溫度：5~40℃

直流電源：0~60V可調，0~5A輸出（三位數顯）

2. 核心配置

電滲析系統：

透明有機玻璃外池（600mm×400mm×600mm）；

電滲析器（96對膜，4級8段），含異相陽/陰離子交換膜；

石墨電極、鈦涂粉電極；

水處理模塊：

PP材質原水箱、濃水箱、淡水箱（帶放空閥）；

防腐蝕進水泵（流量1 m3/h，揚程15m，功率370W）

監測與控制模塊：

轉子流量計3個（量程16~160 L/h）、壓力表3只、銅制取樣口4個；

倒順開關、可調直流穩壓電源（支持電壓/電流精確調控）

輔助組件：

UPVC管道閥門、不銹鋼或鋁型材實驗臺架（帶萬向輪）

三、應用場景

1. 教學

適用課程：環境工程《膜分離技術》《水處理工藝》實驗課；

功能演示：觀察電滲析脫鹽過程，學習極限電流密度測定與極化現象分析。

2. 科研

工藝優化：研究電流密度、液體流速與溶液含鹽量的動態關系；

膜性能測試：對比異相離子交換膜的脫鹽效率與抗污染能力。

3. 企業

技術培訓：水處理廠員工電滲析設備操作與維護培訓；

工藝驗證：環保企業用于小型脫鹽系統參數驗證與能耗分析。
