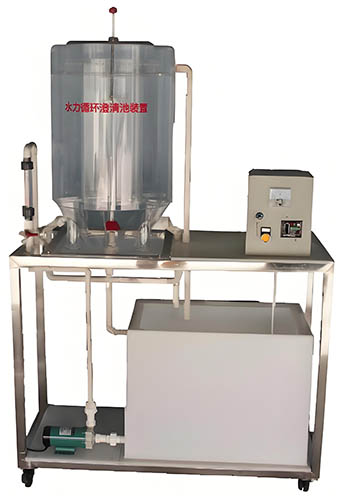

HYEP-G15B型水力循環澄清池實驗裝置

一、產品概況：

本裝置是給水處理構筑物動態模型，采用水力循環澄清池技術，通過泥渣回流實現高效絮凝與澄清。主要工藝流程如下：

1）水力驅動循環：噴嘴高速水流（3-5m/s）形成負壓，吸入泥渣與進水混合，強化絮凝（泥渣回流比1:3~1:4）。

2）三級反應分離：

① 第一反應區：高紊流混合（噴嘴處G值>300s?1）；

② 第二反應區：梯度降速（G值50-100s?1）；

③ 分離區：清水上升（流速≤1mm/s），泥渣濃縮回流。

本裝置具有透明可視化的特點，有機玻璃池體可實時觀測礬花層動態?？膳浜辖o水處理所講授的相關內容，直觀了解構筑物型式、內部構造、水在構筑物內的流動軌跡，加深對所學內容的理解:

澄清池是利用懸浮層中的礬花對原水中懸浮顆粒的接觸絮凝作用來去除原水中的懸浮雜質。接觸絮凝的機理包括：礬花與礬花、礬花與原水中懸浮雜質之間的碰撞在作用，礬花對原水懸浮顆粒及其他雜質的吸附作用等。在完成接觸絮凝作用后，礬花（即增加的礬花）從原水中分離出來進入集泥斗，使原水得到澄清。澄清池中分別完成反應和沉淀分離過程。

二、主要參數及配置：

1. 處理水量：0.17～0.25L/h

2. 有機玻璃澄清池尺寸：?500mm×600mm

3. 裝置外形尺寸：800mm×600mm×1500mm

4. 電源 220V/功率200W

5. 配置：

有機玻璃澄清池、水箱1只、轉子流量計1只、水泵1臺、電控箱 1只、連接管道閥門、不銹鋼或鋁型材臺架1套等組成。

三、應用場景：

1、教學領域

高校環境類專業教學：在高校環境工程、給排水科學與工程等專業的給水處理課程中，作為實物教具，輔助教師講解水力循環澄清池相關知識，讓抽象理論變得直觀易懂。

職業院校技能培訓：為學生親自動手操作設備，進行實驗，培養實踐動手能力，熟悉給水處理流程與參數控制。幫助學員掌握水力循環澄清池的運行管理技能，為就業做準備。

2、科研領域

水處理工藝優化研究：研究不同水質條件下，水力循環澄清池的最佳運行參數等，以提高處理效率。

新型絮凝劑研究：借助該設備，測試新型絮凝劑在水力循環澄清池中的應用效果，探索其對礬花形成和沉淀分離的影響。

模擬復雜水質處理：模擬實際給水處理中遇到的復雜水質情況，研究水力循環澄清池的適應性和處理效果，為實際工程提供技術支持。
