HY-401變頻調速實驗裝置

一、產品特點：
本裝置采用典型的日本三菱公司推出的FR-D740-0.4K型變頻調速器(380V、0.4kW)為主機。敞開式的結構，能讓學生綜合地學習和掌握變頻調速器結構原理、檢測維護。它適用于大中專院校、職校、技校自動化專業配套教學和開放實驗。

二、實驗臺技術參數：
1、輸入電源：AC380V±5％ 50Hz　
2、額定電流：3A
3、環境溫度：-5℃～40℃　
4、外形尺寸：1500×700×1250mm
5、相對濕度：≤90％(25℃)　
6、變 頻 器：FR-D740-0.4K
三、產品構成：

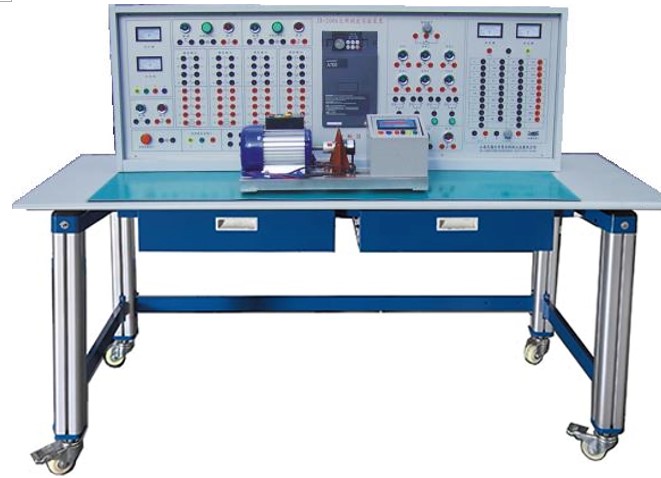

1、實驗臺：安裝有實驗所需的全部電器元件、儀表、開關按扭等，使整體堅固美觀實用，實驗方便。
2、實驗負載電動機：采用三相異步電動機1臺 180W/380V。
3、實驗導線：所有接插件均采用安全型迭接插頭，為學生實驗提供了極高的安全性，實驗插接方便、快捷。
4、直流電壓：0～10V可調輸出；直流電流：0～20mA；同時設點動、自鎖按鈕、邏輯開關、1K電位器。
5、繼電接觸實訓組件：
    提供交流接觸器3只、時間繼電器1只，以上器件所有端子均已引至面板上，完全由操作者自由布線。
5、實驗桌：實訓桌為鋁材框架結構，桌面為防火、防水、耐磨高密度板；下部設有大抽屜，用于放置工具及資料，電腦桌聯體設計。
四、實驗項目：
（一）繼電接觸控制實訓
1.三相異步電動機點動控制和自鎖控制
2.三相異步電動機Y/△換接啟動控制
3.三相異步電動機聯鎖正反轉控制
4.三相異步電動機延時正反轉控制
（二）變頻控制實訓
1．PU點動運行實驗
2.多段速度運轉實驗
3．外部點動運行實驗
4．開環運行實驗
5．瞬時停電起動實驗
6.外部操作實驗
7．組合操作實驗
8．通訊操作運轉實驗
9．頻率跳變操作實驗
