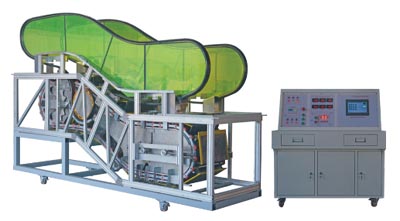

HYFT-20A自動扶梯實訓裝置

  一、設備概述
HYFT-20A自動扶梯實訓裝置設備適用于職業院校、中職院校電梯技術專業學員進行自動扶梯的操縱和維修保養實訓教學訓練。本實訓設備包括工業用真實扶梯梯級踏板系統、扶手帶系統、曳引機系統，設備臺架、安全檢測系統，電氣控制控制系統，故障檢測系統等。

二、設備組成：
自動扶梯實訓設備1套、扶梯支撐固定支架1套、扶梯檢修工作梯1套、扶梯考核實訓實驗臺1套。
二、技術參數
1、規格尺寸：7500*2500*2200mm（長*寬*高）。
2、工作環境：環境溫度范圍為-5℃～+40℃，相對濕度＜85%（25℃）。
3、提升高度：2600mm。
4、整機消耗：≤8.5KW
三、實訓項目要求
1、認識自動扶梯的結構，漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等主要部件名稱及作用。
2、認識自動扶梯安裝保護裝置的作用、安裝位置。（曳引鏈條斷裂保護裝置、梳齒異物保護裝置、扶手帶入口安全保護裝置、梯級下沉保護裝置、驅動鏈斷鏈保護裝置、扶手帶斷帶保護裝置、輔助制動器、機械鎖緊裝置等）
3、扶梯梯級拆卸實訓。
4、扶梯梯級安裝實訓。
5、扶梯保養：梯級系統保養、扶手系統保養、安全保護裝置檢查、傳動部件維修保養。
6、護壁板、內外蓋板、裙板的清潔保養。
7、電氣控制系統及照明系統檢測維修。
8、扶梯梯級清潔維護。
9、扶梯梯級整體運行檢查。
10、扶梯上、下機房的清潔保養。
11、扶梯潤滑油系統的補充與更換實訓。

 四、主要部件配置表
