一、產品簡介

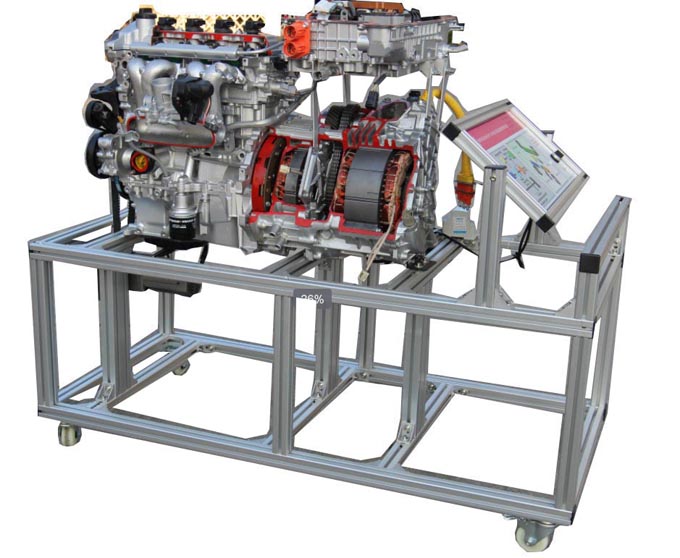

本設備臺架以豐田混合動力系統各總成為基礎,經過剖切加工制作而成。解剖后的混合動力系統內部結構清晰可見,能充分展示混合動力驅動系統的整體構成與工作特點。本設備具有較強的教學意義,配套實訓指導資料,合格證,保修卡。
二、結構組成
解剖后的混合動力系統各總成(包含發動機、MG1、/MG2電機、變速器總成和變頻器),大功率減速電機、控制機構、設備展示臺架、控制面板、萬向腳輪等組成。
三、設備功能
動態運行,開啟控制開關,減速電機緩慢旋轉,帶動驅動系統慢慢運行。動力由減速電機——發電機——MG1發電機——MG2驅動電機——輸出軸動力輸出。內部組件可按原工況運動,可清楚動態反映發動機及傳動系統的的內部結構和動力傳遞路線。
混合動力各系統結構認識實訓;
混合動力各系統工作原理動態演示;
混合動力發動機的結構組成與認知了解實訓
混合動力系統氣缸蓋的結構組成與認知了解實訓
混合動力系統配氣機構的結構組成與認知了解實訓
混合動力系統曲軸連桿機構的結構組成與認知了解實訓
混合動力系統潤滑系統的結構組成與認知了解實訓
混合動力系統冷卻系統的結構組成與認知了解實訓
混合動力系統MG1電機結構組成與認知了解實訓;
混合動力系統MG1電機定子結構組成與認知了解實訓;
混合動力系統MG1電機轉子結構組成與認知了解實訓;
混合動力系統MG2電機結構組成與認知了解實訓;
混合動力系統MG2電機定子結構組成與認知了解實訓;
混合動力系統MG2電機轉子結構組成與認知了解實訓;
混合動力系統動力連接機構的結構組成與認知了解實訓;
混合動力系統變速箱行星齒輪機構的結構組成與認知了解實訓;
混合動力系統變速箱主減速器的結構組成與認知了解實訓;
混合動力系統變速箱差速器的結構組成與認知了解實訓;
混合動力系統變頻器的結構組成與認知了解實訓;
混合動力系統高壓系統的結構組成與認知了解實訓;
混合動力系統高壓線束連接的結構組成與認知了解實訓;
四、制作工藝
底座國標鋼材焊接而成,外部進行防銹處理,并高溫噴涂,使其表面耐油污,易清潔。
混合動力各系統為線切割工藝,剖口整齊,美觀。
剖口著色,區分剖口與原件之間關系。
控制面板,高清UV噴涂,顏色亮麗,并且不易褪色。
萬向腳輪,移動方便。并且能隨時鎖止,保證了教學安全。
五、技術參數
使用車型:普銳斯
驅動類型:油電混合
運行轉速:26r/分
驅動速比:25:1
電機功率:120W
萬向腳輪:3寸
設備顏色:解放藍
外形尺寸:1100*550*1100
